图纸设计水平能直接反映出连接线加工厂的工程技术能力！因此，看懂连接线加工图纸很重要！一份图纸包含了大量的信息，这里做一详细介绍：

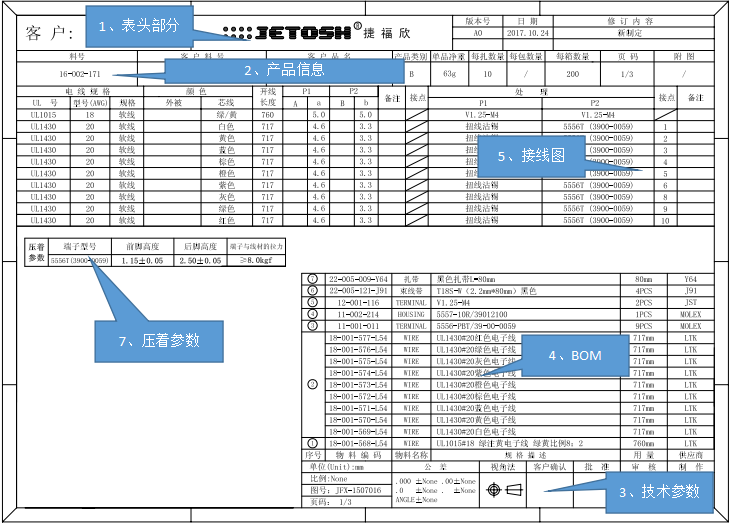

1、表头部分：公司信息、客户信息、版本号、修订日期及内容；
2、产品信息：品名、料号等；
3、技术参数：单位、比例、图号、公差、视角、制图、审核、批准、客户确认，加工的公差反映了工厂的设备和制程的能力；
4、BOM:材料表及用量信息；

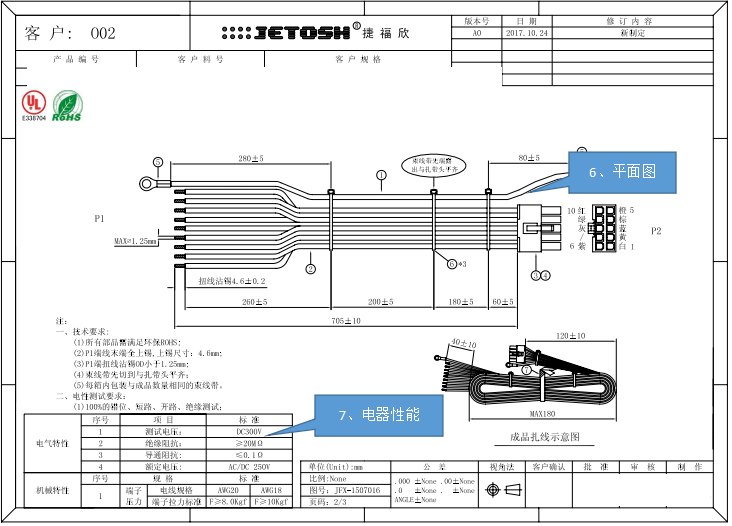

5、接线图：接线的点位以及颜色的识别；
6、平面图：配合接线图使用，能够直观的反映胶壳的方向对应的接线的点位；
7、电器性能参数、压着参数：品质重点管控点；

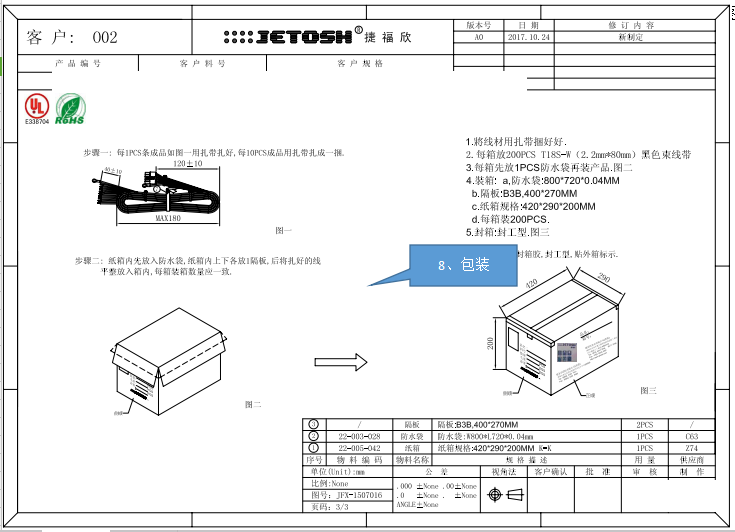

8、包装：线束单条的捆扎以及如何放置，每箱的数量，使用的包材明细等等；
9、QC工程图：工艺流程和品质管控。
以上的九大模块能够指导工厂有序的生产出一款合格的连接线，识别图纸是作业员到QC到物料员，也就是生产相关人员都必须掌握的技能。
