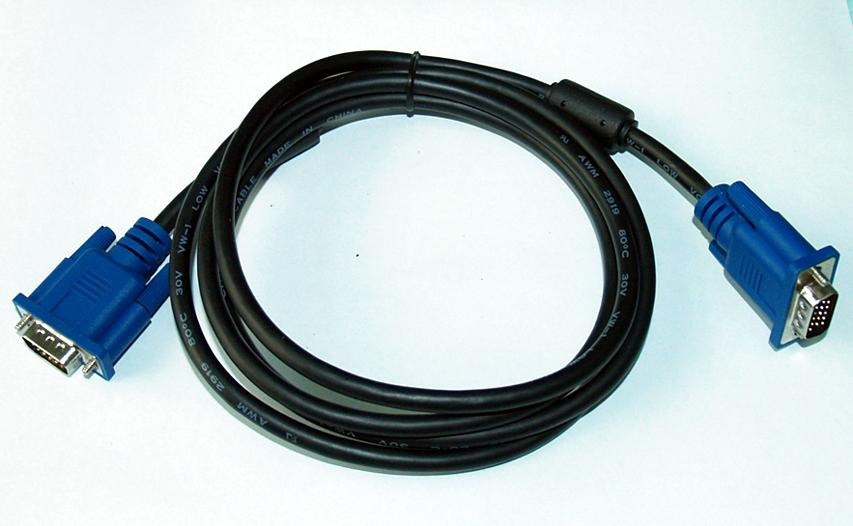

VGA电脑显示屏连接线主要是连接电脑线卡与显示器或者电视机等设备连接,进行信号传输的一种数据传输线。在设备中主要起到向显示器输出相应的图像信号,稳定不闪屏。VGA延长线加工过程比较简单,一艺电子线束加工厂浅谈VGA延长线的材料结构及加工工艺。
VGA信号传输线被显卡中的数字/模拟转换器转变为R、G、B三原色信号同步信号,信号通过线缆传输到显示器设备中,主要将模拟信号转变为数据信号,接下来一艺电子线束加工厂从VGA信号传输线的材料及线束加工工艺详细介绍。
一、VGA延长线的材料
1、VGA接口是一种D型接口,上面共有十五个针孔,分成三排,每排五个,其中3根显示数据总线,5根GNA信号口,3根RGB彩色分量信号线和2根扫描同步信号,2根NC信号线。
2、磁环:一般选用5*10*20mm磁环,主要起到防内部信号干扰的作用。
3、电线:一般老式电脑显示屏会选择3+4、3+6电线,但是现在液晶显示屏一般选用3+9电线。
二、VGA信号传输线束加工工艺
裁线——剥皮——剥芯线——穿磁环——焊接——检验——成型内膜——检验——成型外模——检验——全检——扎带——包装
影响VGA信号传输线的主要与显卡频率设置有关系,显卡频率设置越高,拖影越严重,故电线的粗细及屏蔽层做的质量至关重要,磁环主要是抑制外部信号干扰到内部芯线的信号传输,所以一般VGA电脑显示屏连接线会选择双磁环进行设计。
