电气电工这些知识点，我们描述的比较细，虽然看起来比较简单，但是它是后面我们技能提升的基础，如果我们后面学电气工程师相关知识，这些都属于基本功。
接着我们来看一下接线端子
一、接线端子
接线端子的介绍：
接线端子是一种用于连接电线的设备，它能够将电线的导体与其他设备或电路连接起来，以实现电流的传输。接线端子具有简单、可靠、安全等特点，广泛应用于电力、通信、自动化等领域。分为：普通端子、双层端子、三层端子、接地端子、分线器接线端子。
接线端子的品牌：
1、魏德米勒（）:有WDU系列端子连接器销售，ZDU系列，SAK系列，SAKDU系列和WGK系列等。
2、菲尼克斯（）:有UK系列，UT系列，ST系列和UDK系列等。
我们再看一下接线端子的附件：
如下图是短接件，一般用于一组端子是同一电位，比如全是DC24V或者是.
如下图是端子挡板
如下图是端子固定器
下面看如何选接线端子：
选择接线端子，可根据几点要求进行选型：
1、线径：根据所接导线线径选择合适型号的端子，目前普通端子规格有2.5，4，6，10，16，25，35， 50（单位：mm²）。例如魏德米勒的WDU2.5通用端子即表示能够接入的最大线径为2.5mm²。
2、接线方式：常用有螺钉式和弹簧式，可根据电气要求选择接线方式。
3、安装方式常用为导轨式。
4、可根据安装空间选择：普通端子，双层端子和三层端子。使用双层或三层接线端子可节省空间。
5、接地端子一般只用来接地线。
接线端子的注意事项：
1、分线器接线端子和大电流端子常用于主电路高压线路。下图为分线器：
2、端子附件有：短接条，挡板和固定器。具体型号可根据选择的端子配套选择。
接下来我们再看压线端子：
二、压线端子
压线端子的介绍：
针形压接端子又命名为冷压端子，针形端子，也是用于防止我们的电线脱落而去使用的一个接线神器。
今天我们来介绍几种不用型号的压接端子，首先打开我们的端子盒，可以看到有不同型号端子头，那么我们怎么来选择合适的呢？我们先来看一下这个型号E0508 “E”代表的意思为管形的端头，05则是可以使用0.5平方的导线，08则为钢管，长度为8mm。比如我手上拿的这种的就是E7508，代表的意思为管形的端头可以使用0.75平方的导线和钢管，它的长度为8mm。如下图是E系列管型端子：
再来看这种Y型压接端子，我们就以SV1.25-4为例子,“SV”表示Y型压接端子型号，1.25则是可接入0.5-1.5平方的电线，“4”为适配螺丝为M4，手上展示的就是2-4的Y型压接端子头，它是可以接入1.5-2.5平方的线，适用于M4的螺丝。

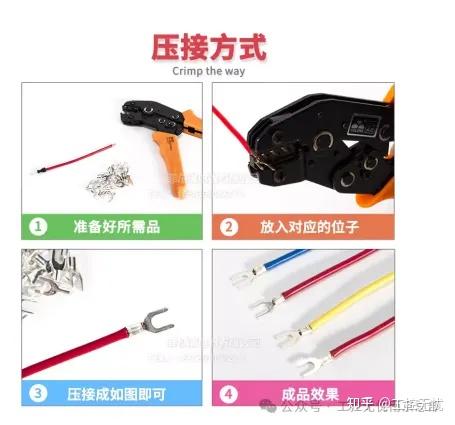

Y型压接端子压接方式如下图所示：

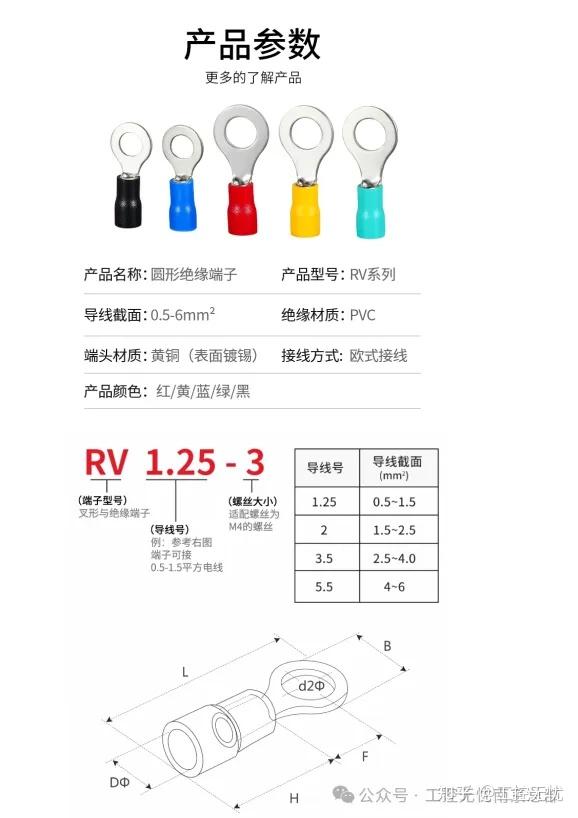

还有这种O型压接端子，以RV1.25-4为例子,RV表示O型压接端子型号，1.25则是可接入0.5-1.5平方的电线，4为适配螺丝为M4，手上拿的就是2-5的O型压接端子头，它是可以接入1.5-2.5平方的导线，适用于M5螺丝。
还有个电气电工常用不带绝缘的铜鼻子端子，DT铜鼻子如下图所示，一般用于电气设备，电力电缆的主回路，能承受较大电流，常用于电线电缆截面积大于等于10mm2的应用场景。
那么我们在了解清楚各种压接端子的型号和作用，就可以参照我们前面的文章选择合适的导线了，铜鼻子我们需要用液压钳进行压接。
电气电工系列文章，我们会把日常所遇到的都跟大家进行分享，以便大家掌握这方面的技能。为自己的职业生涯奠定一个良好的基础。
