交流接触器简介

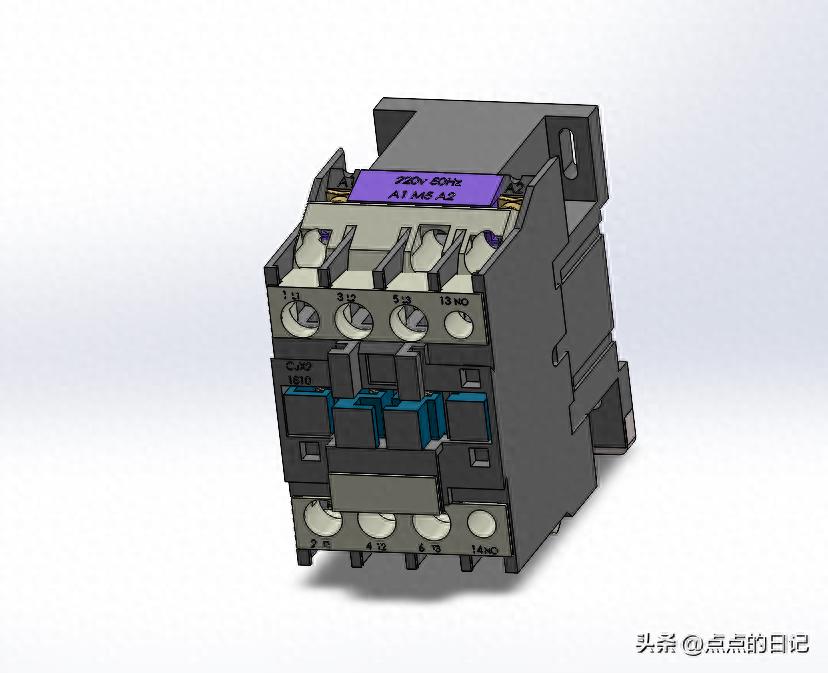

我们今天来简单了解一下这个交流接触器；这个接触器是我们常见通过电磁线圈操作控制的，当然还有气动、液压其他的操作方式；我们今天只来了解一下这种电磁式的接触器；

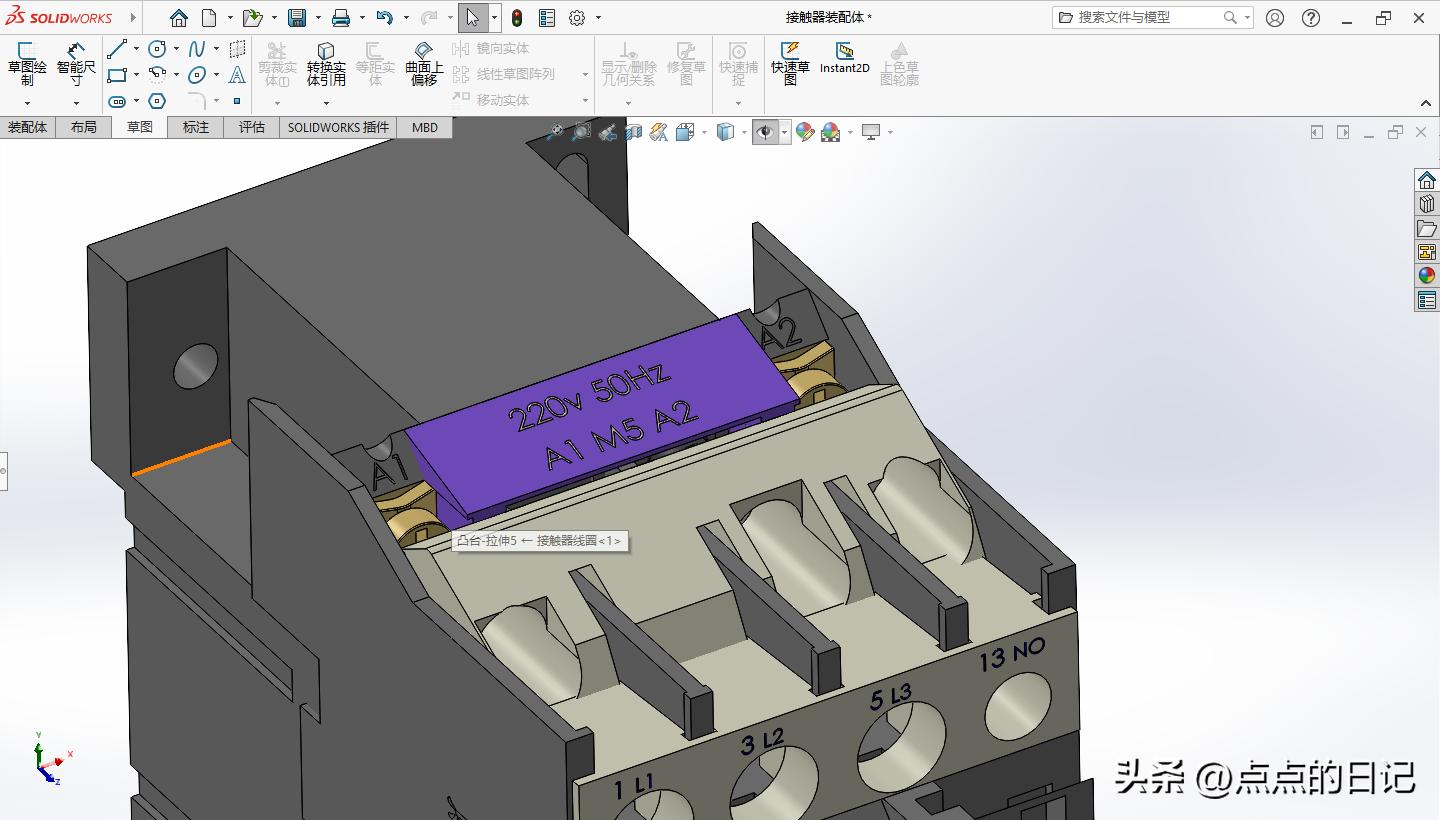

我们可以从顶部的标识了解到，这个接触器的线圈电压为交流220V，电压频率50HZ；

这里的M5中的M代表220V，5代表50HZ；

如果是M6，就是220V，60HZ；M7则是220V，50、60HZ通用；

如果是Q5就代表380V，50HZ；

旁边的A1、A2是接触器线圈的接线端子；

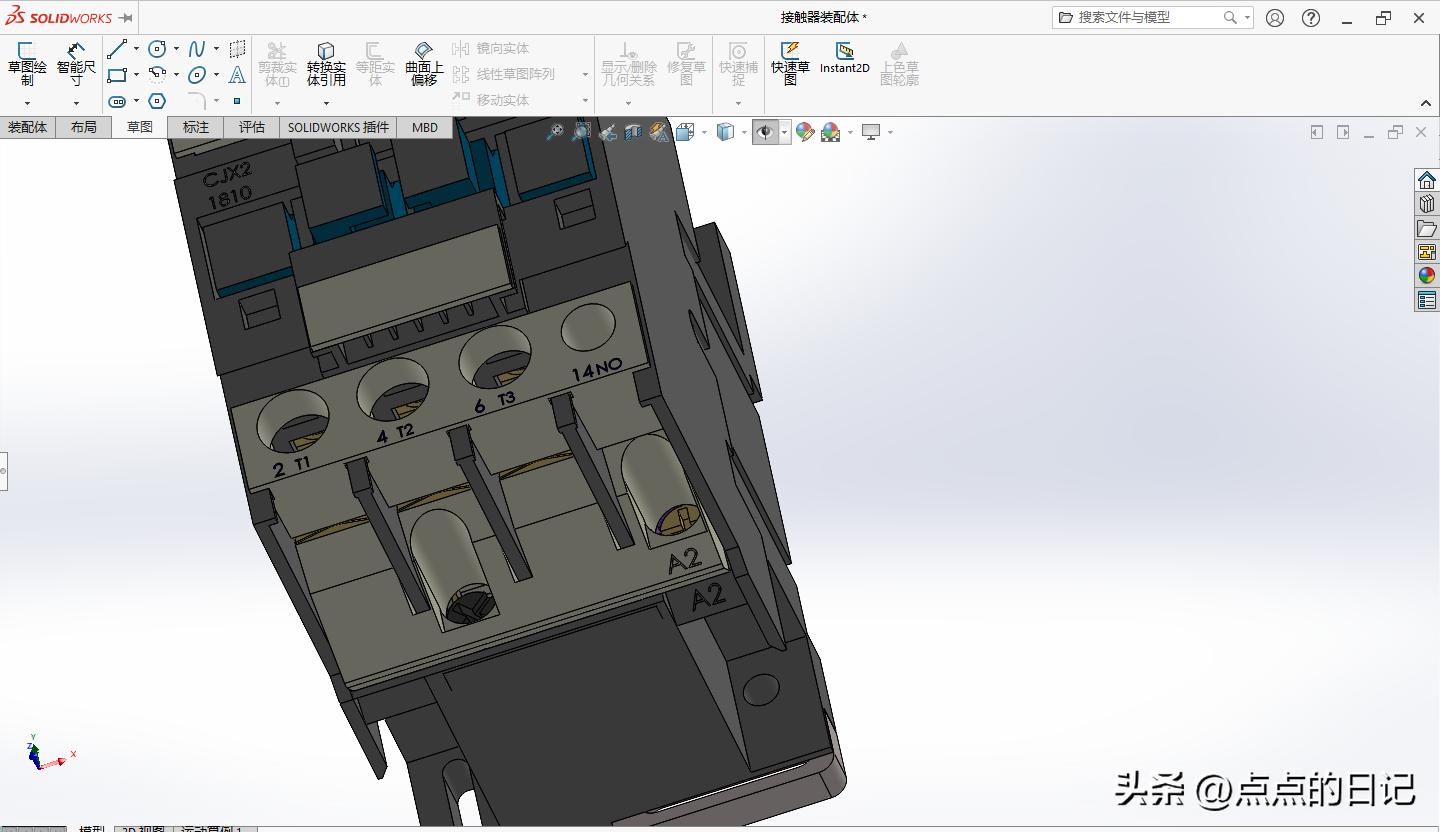

下边这里的A2与上边的A2相通；

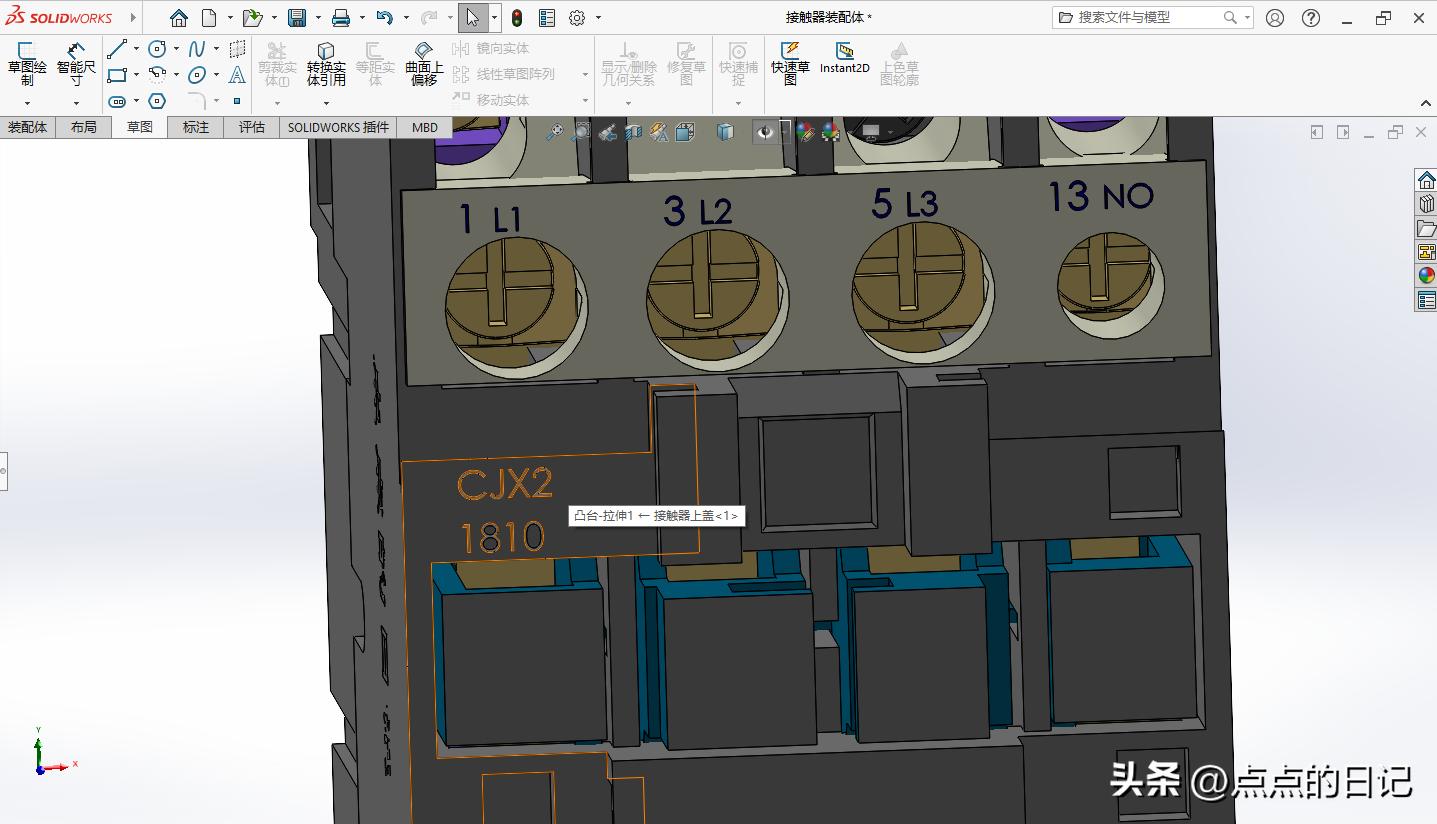

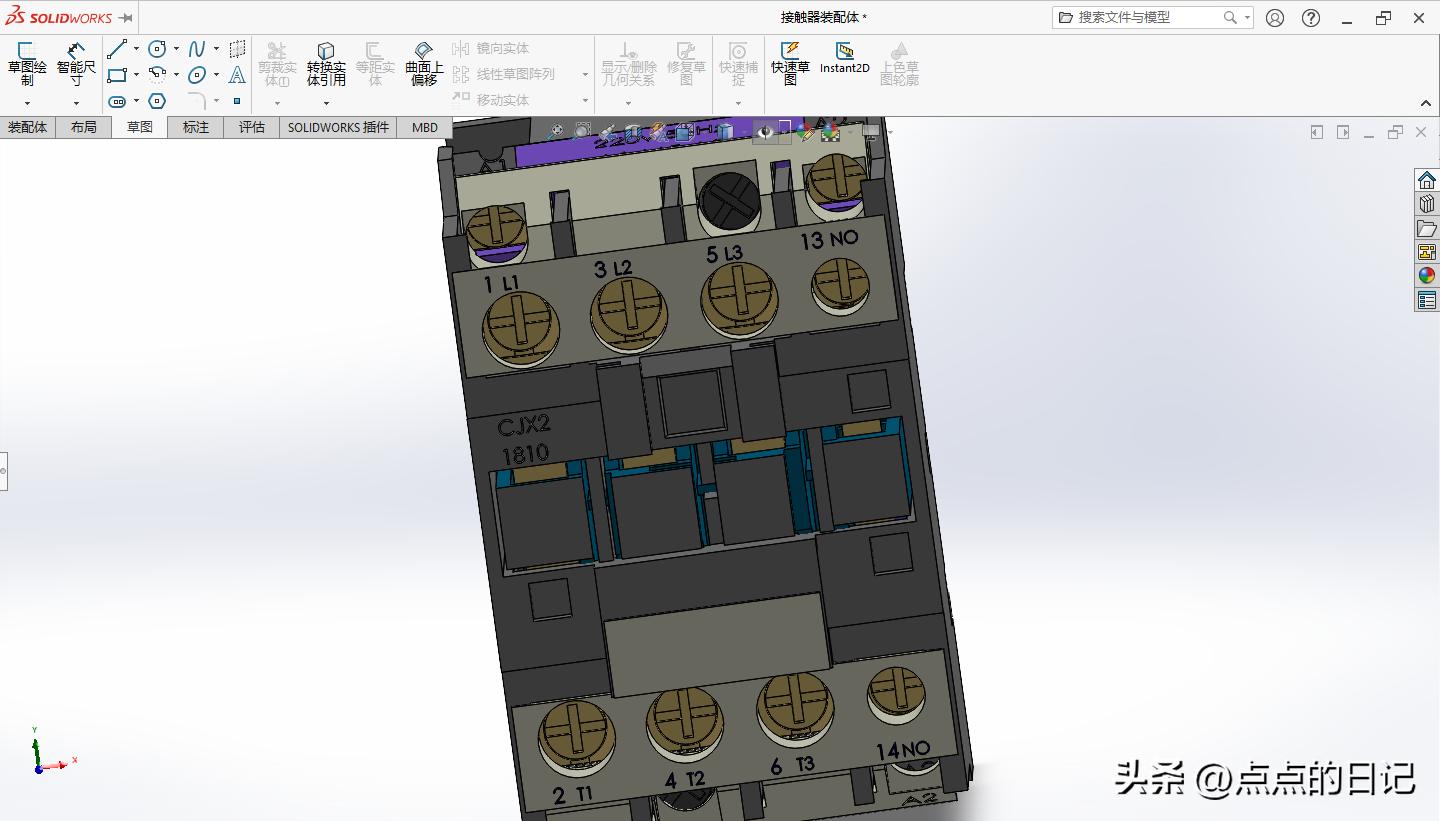

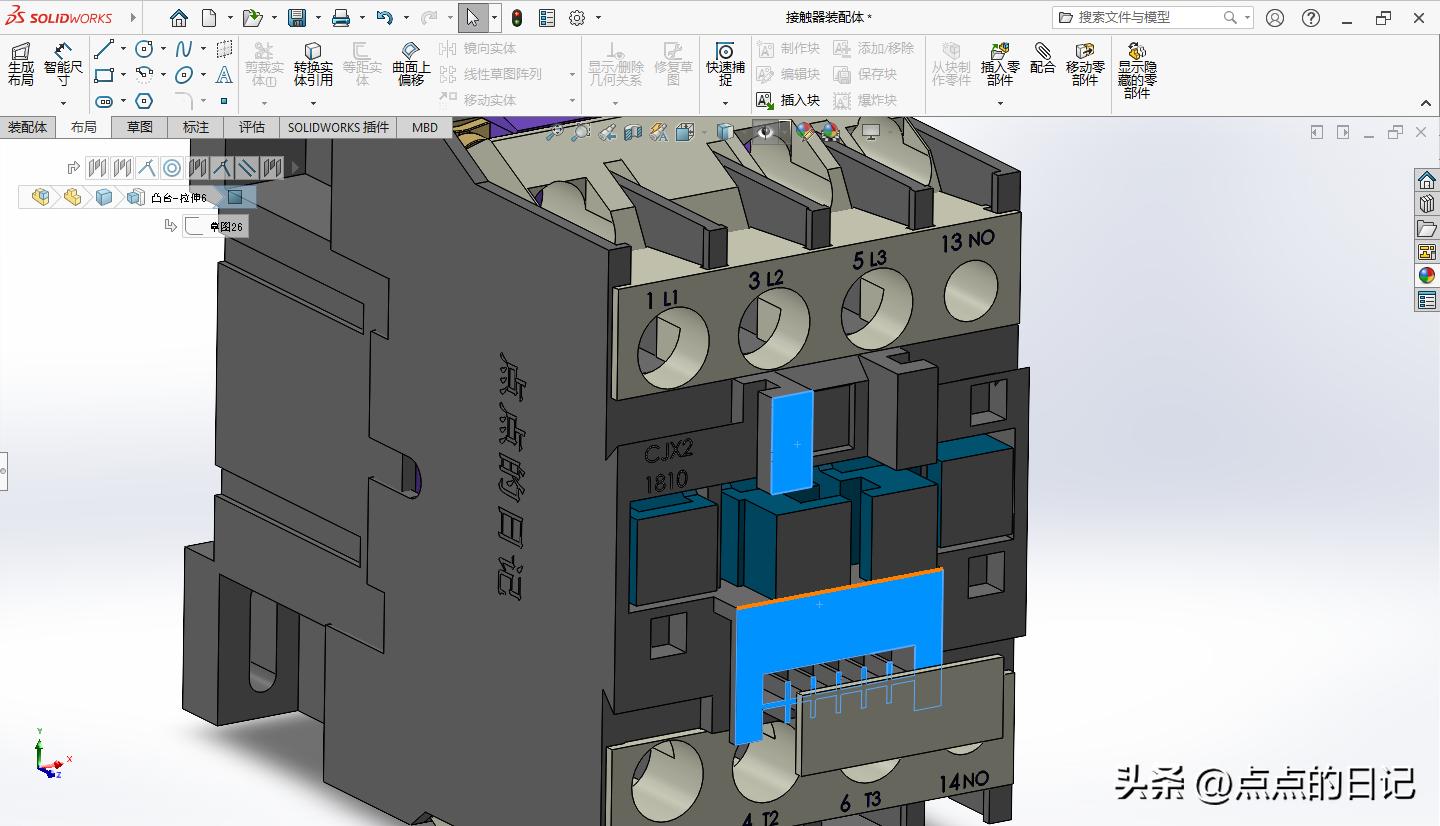

L1、L2、L3这三个是主触点的输入段；T1、T2、T3则是主触点的输出端；

旁边的13、14为常开辅助触点；这里的常开的意思是在没有通电或者没有动作时时处于断开位置；

同样NO也代表着常开、NC则代表着常闭；

除了13、14其他的比如23、24；33、34同样代表常开；这里的十位数代表着第几对触点，拿23、24来讲就是第二对触点是常开触点，这里的载流量没有区别都是一样大的；

而11、12；21、22就是常闭触点；

我们还见过95、96、97、98来表示常开常闭触点的，这里95、96是常闭触点、97、98是常开触点；还有一点非常重要，这四个数字是用来表示热继电器的触点；

我们再来看看这个CJX2-1810；C代表接触器、J代表交流、X代表小型、2是设计序号；

18是额定工作电流18A；1代表有1组常开触点、0代表有0组常闭触点；

如果接触器型号为CJX2-2511，他的意思就是带1组常开触点，1组常闭触点，额定电流25A的小型交流接触器；

我们再来看看外部结构，这些位置是用来挂接辅助触点组的；

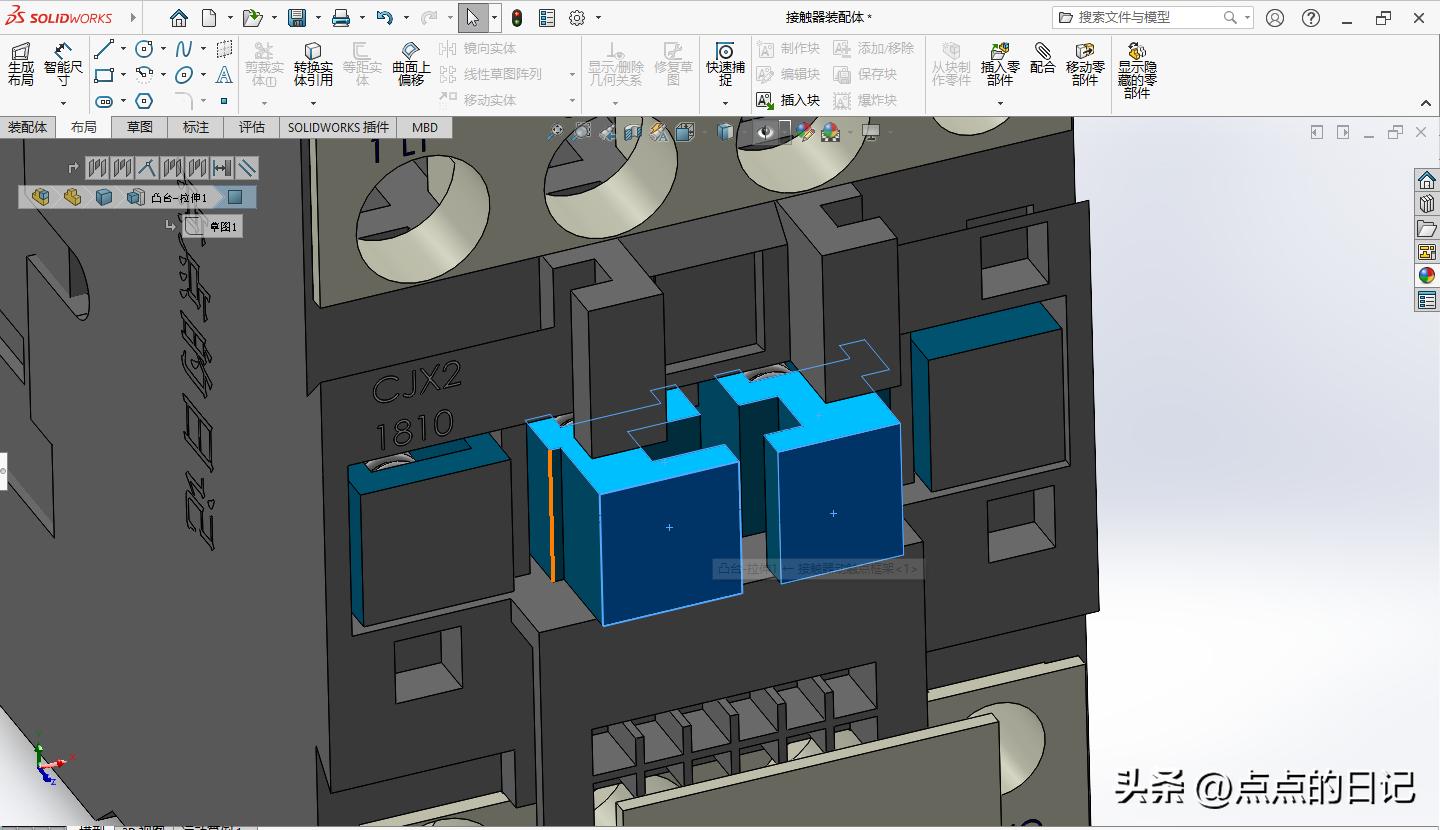

中间这部分是用来与辅助触点联动的；

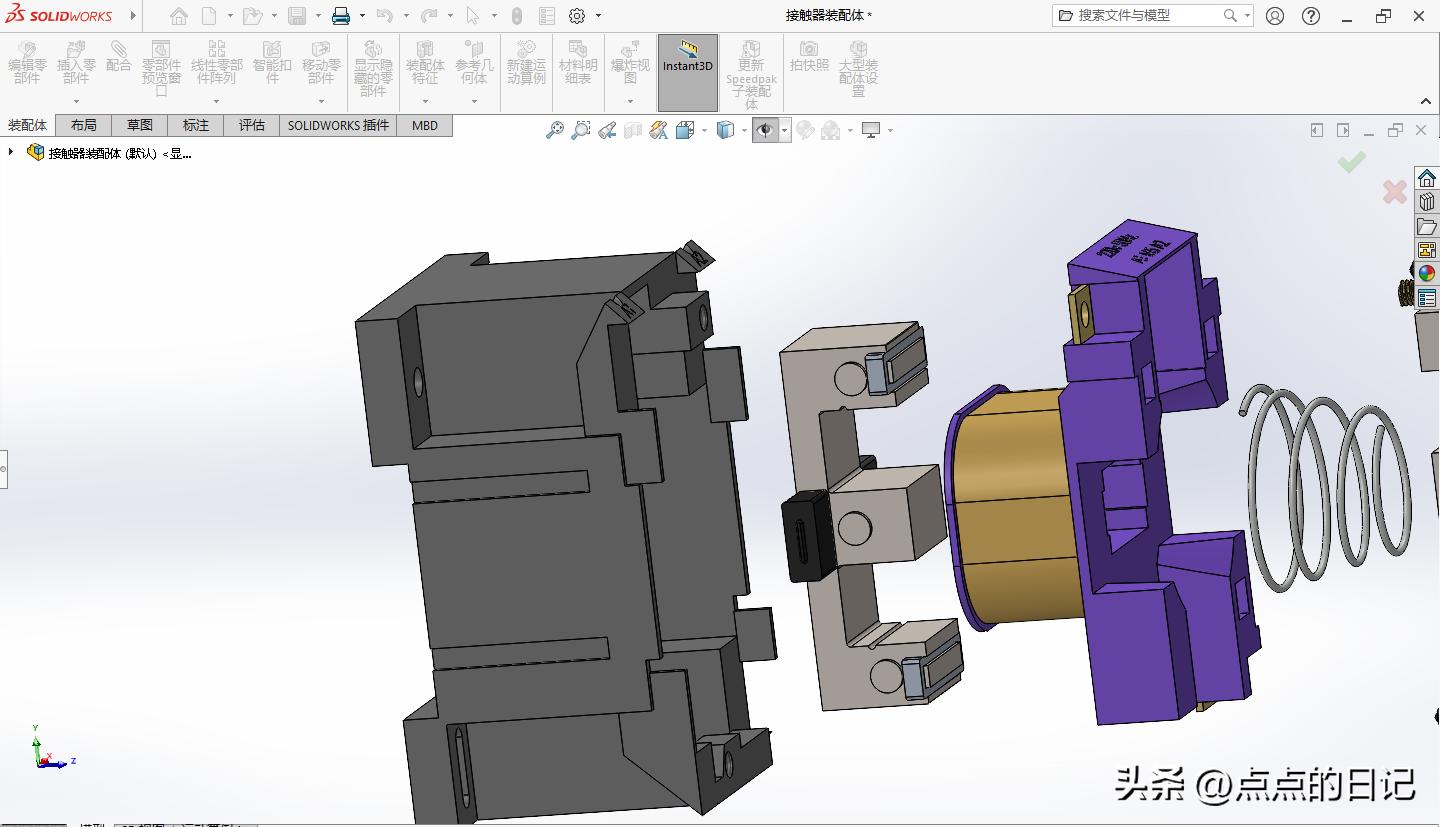

我们看到接触器定铁芯上嵌套两个圈，这两个圈叫做短路环；他的作用是消除交流电磁铁吸合时的振动和噪声；

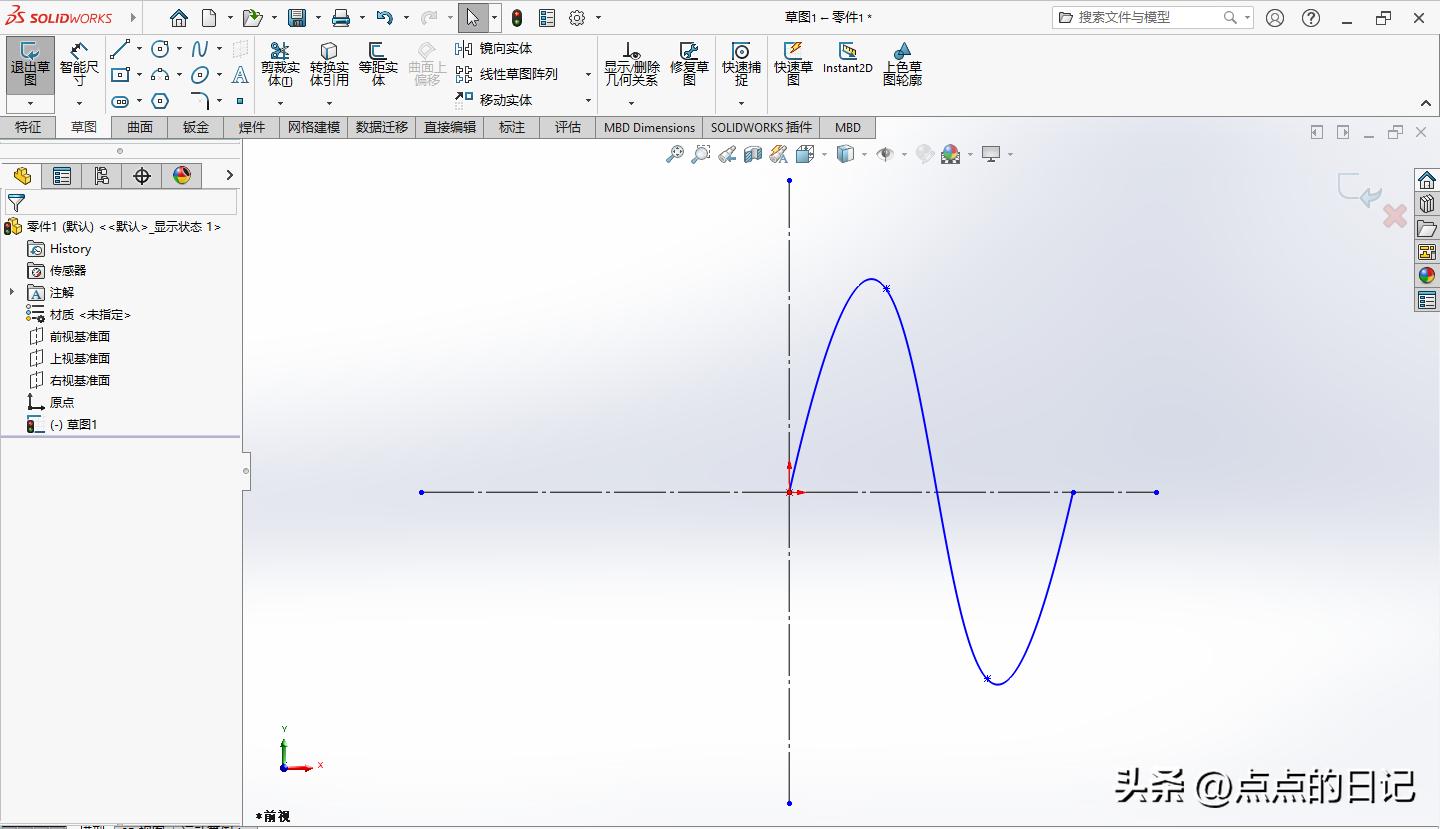

我们的接触器是使用的50HZ的工频交流电，所以电流会在正弦波上每个周期出现两次过零交流接触器 端子图，每秒钟100次过零，当到达零点时是没有吸力的；

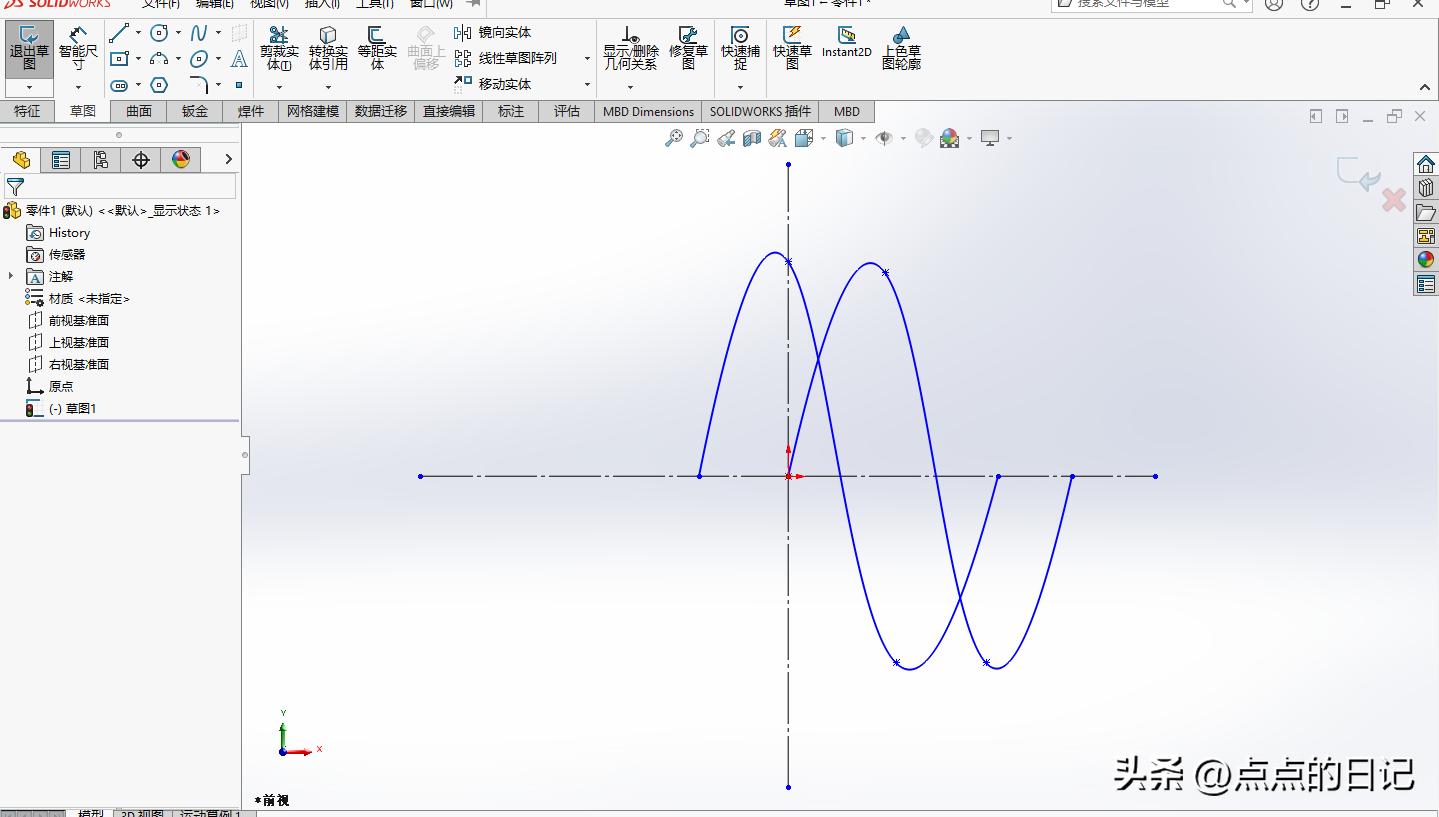

安装上短路环，由于短路环的磁通滞后于静铁芯的磁通，所以在静铁芯过零没有吸力时，短路环还可以维持铁芯的吸力；
