你知道交流接触器的接线方式和控制电路设计的合理性吗？

交流接触器线圈的接线原则：

A1和A2端子是接线端子，用于连接控制回路的电源。

在交流接触器中，A2端子通常接火线（L），而A1端子接零线（N），这是因为：

交流接触器的线圈是交流线圈，通常需要在火线和零线之间形成回路。

这样接线可以确保线圈的电流路径正确，便于控制和保护。

为什么A2端子有两个：

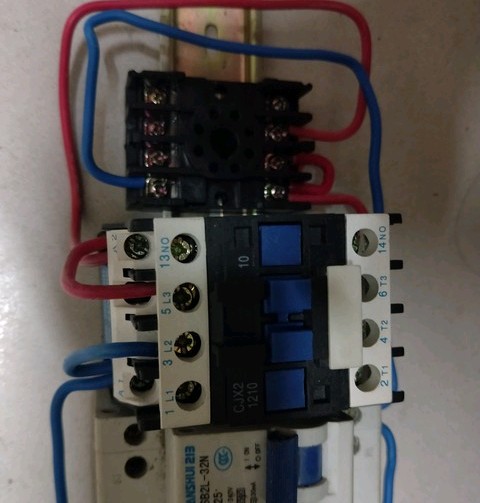

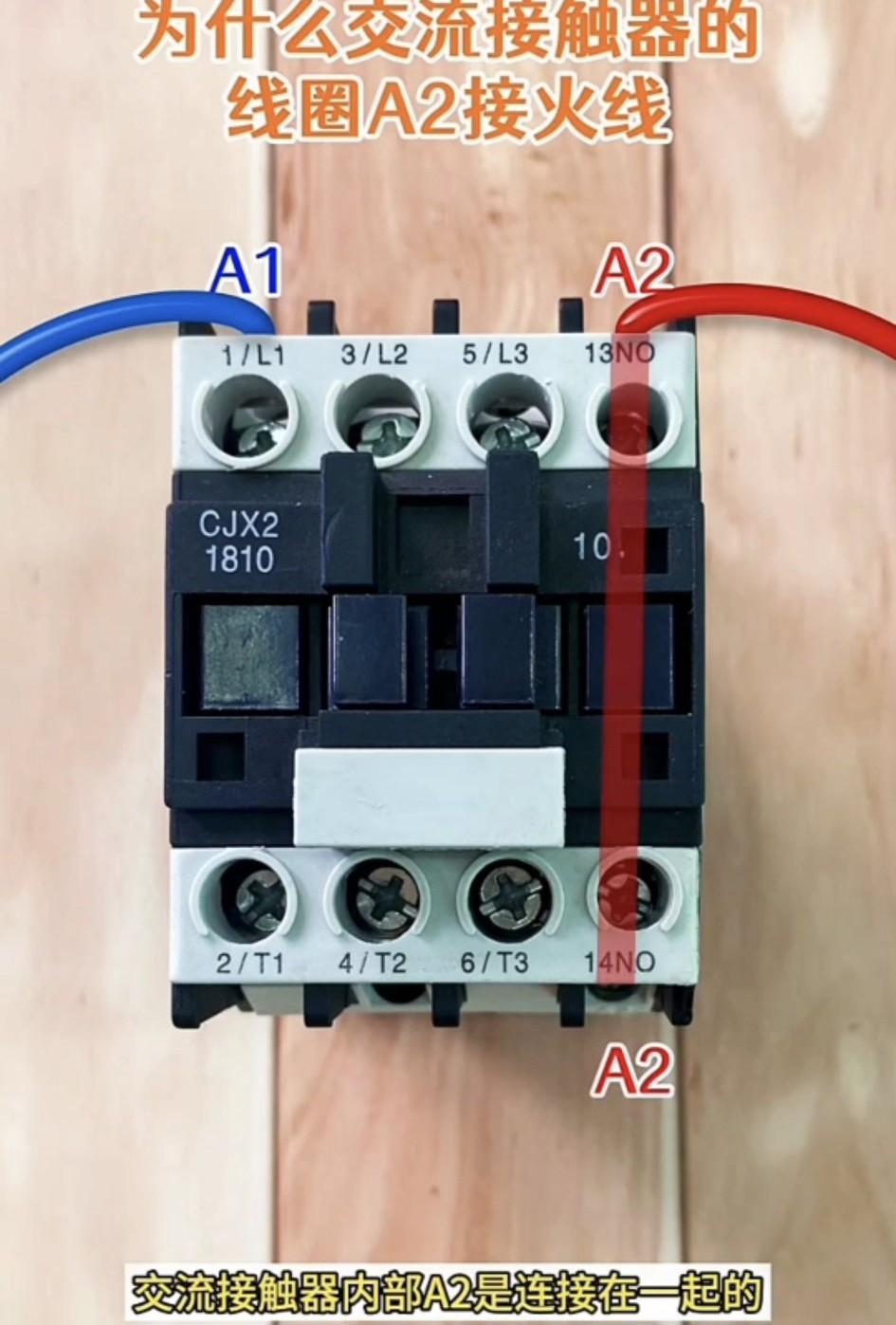

有些接触器设计中，A2端子可能有两个连接点，实际上它们是内部连接在一起的（即“桥接”），方便不同控制电路的接入。

这样设计的好处是：

可以方便地连接控制回路，无需在A2端子上做复杂的接线。

在控制电路中交流接触器 端子图，A2端子可以用作公共点或连接多个控制回路。

控制线接火线的原因：

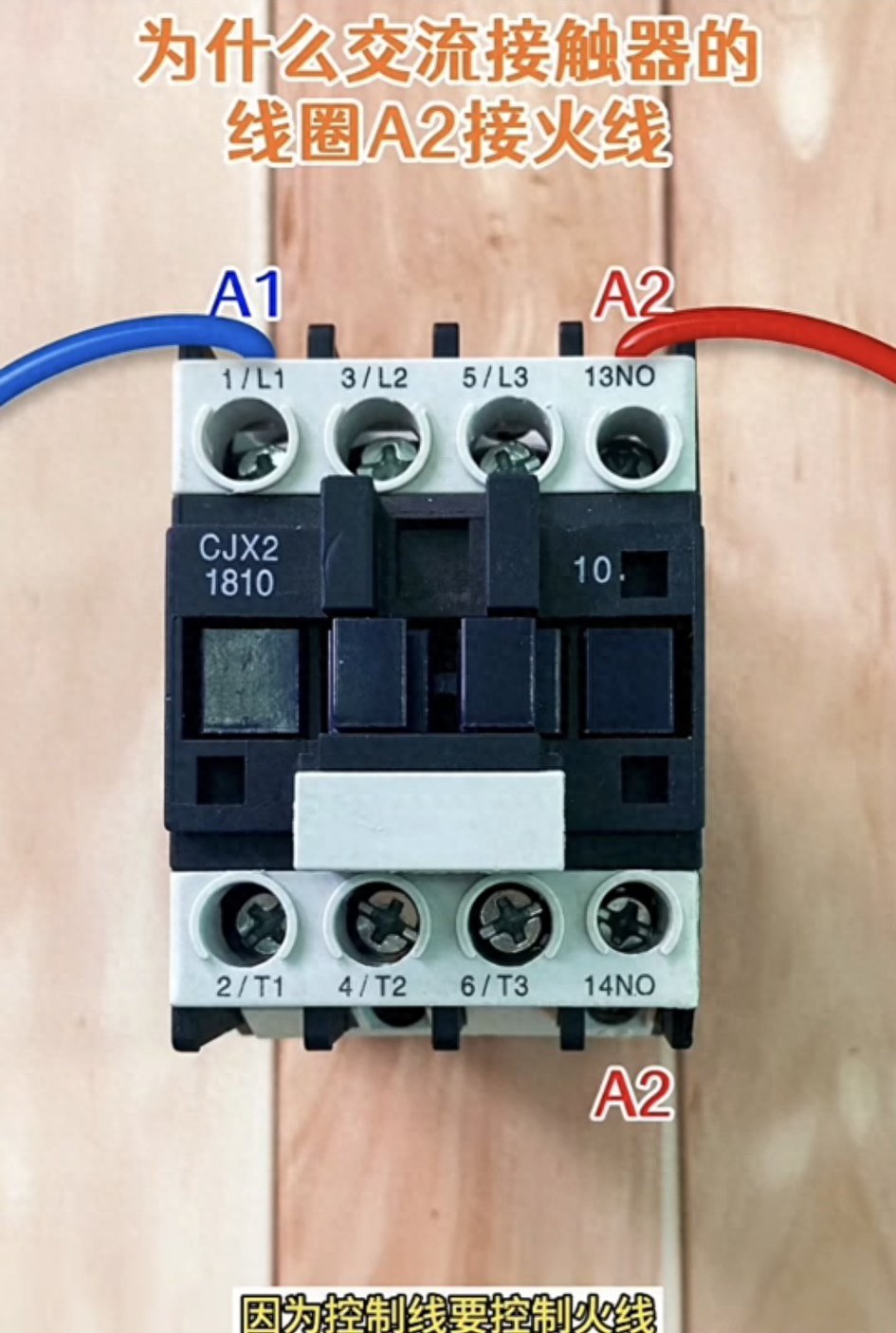

控制回路的电源通常接火线（L），而控制回路的控制开关或继电器线圈连接到A1端子。

这样做的好处：

控制回路的开关控制火线，确保控制电路的安全性（断开火线即断开整个控制回路）。

便于实现“自保持”或“自锁”电路。

自锁电路中的连接：

在自锁电路中，常开触点（辅助触点）需要连接到火线或控制回路的某一端。

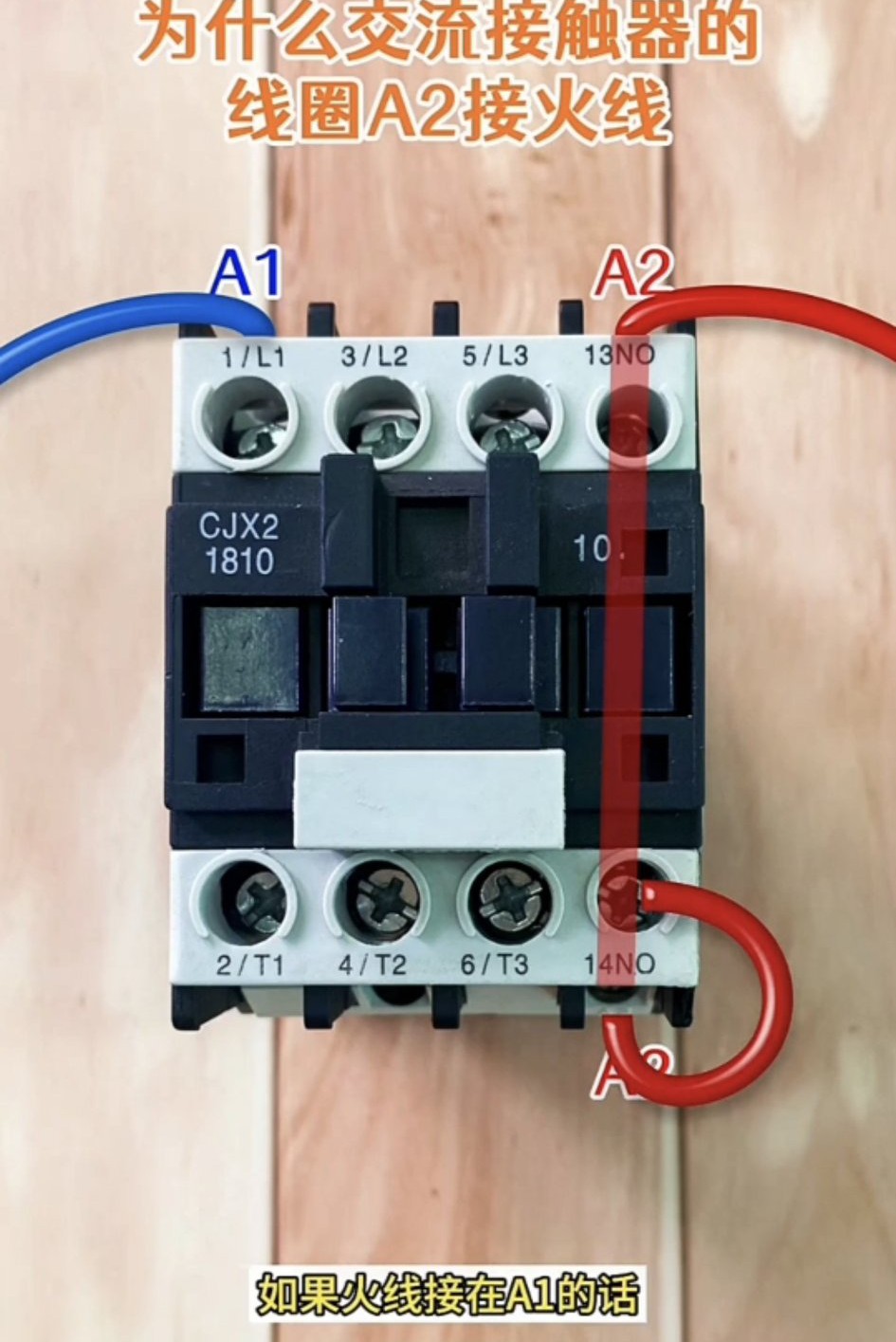

如果A2端子连接火线，且内部A2已连接在一起，就可以直接将辅助触点连接到A2端子，不需要额外绕线。

这样设计的好处：

简化接线，避免绕线到常开触点，方便安装和维护。

提高电路的可靠性。

总结：

A2接火线，A1接零线是标准接线方式，确保线圈在交流电源中正常工作。

内部A2端子连接在一起，方便控制回路的连接，尤其是在自锁电路中，可以直接将辅助触点连接到A2端子，无需绕线到常开触点。

这样设计既符合电气安全规范，也简化了接线操作。

注意事项：

在实际操作中，应严格按照接线图和设备说明书进行接线，确保安全可靠。若有特殊设计需求，应结合设备说明和电路图进行合理布线。
