线圈A1接零线，线圈A2接火线，真的对吗？

朋友们大家好我是大俵哥。交流接触器是电气控制中常用的元件，对于刚入门的朋友来说，拿接触器接线做练习是一个不错的选择。而点动控制和自锁控制是两个最基础的电路，但很多朋友在线圈的接线上仍然存在一些疑惑。今天，我们就来简单聊一聊这个话题。

自锁接线中的“A1接零线”争议

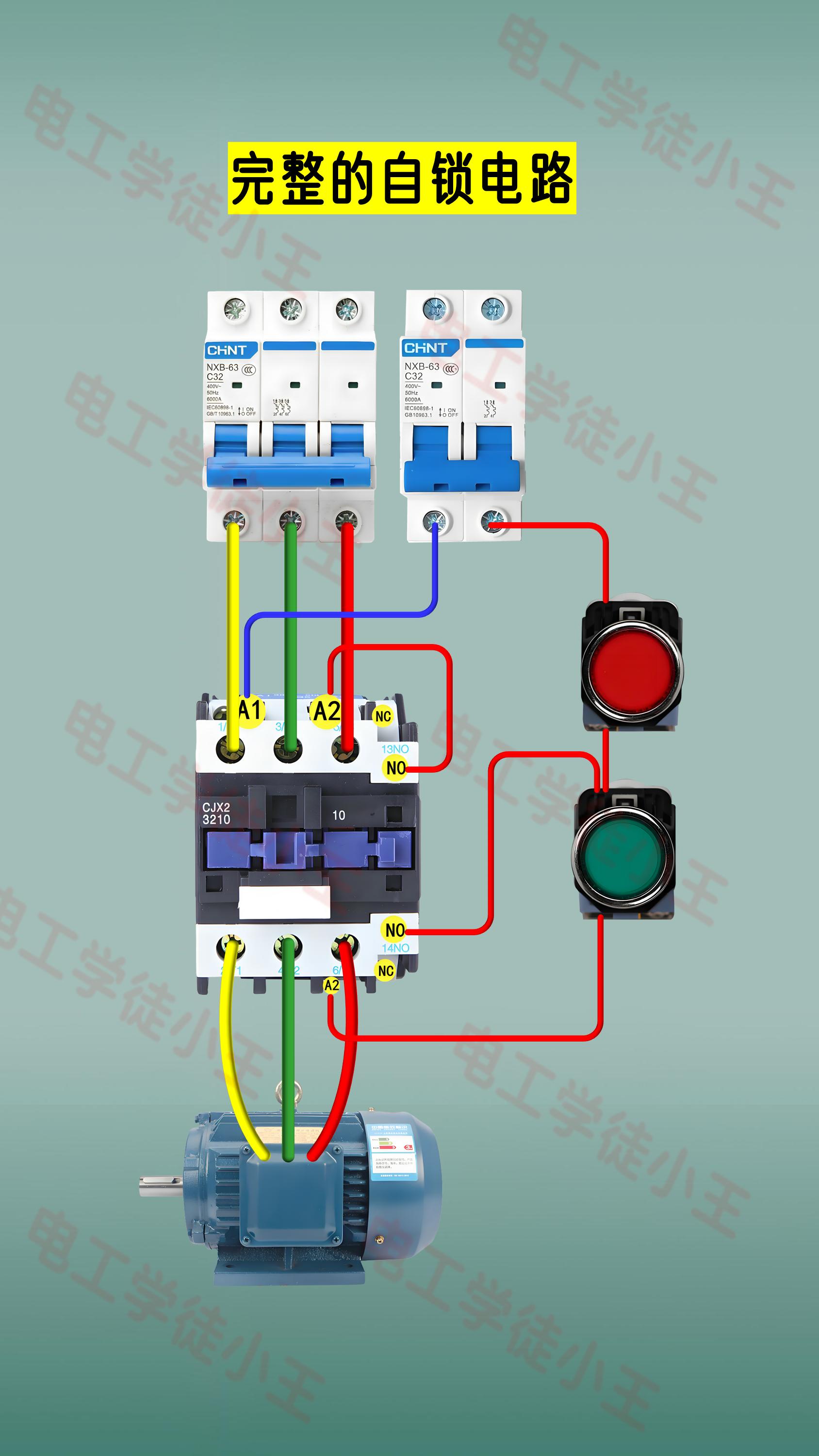

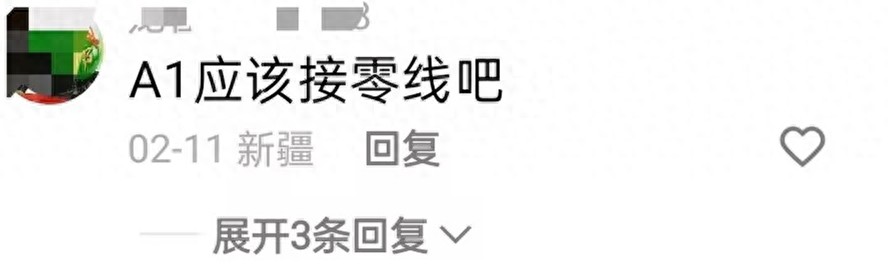

每次我讲解接触器的自锁接线时，总会有朋友在评论区强调：“线圈A1应该接零线！”但事实上，我演示的自锁电路是380V的控制回路，A1和A2需要接两根火线，而不是一根火线和一根零线。

还有一次，我使用了这种交流接触器，将A1接火线，A2接零线。结果，有朋友留言提醒我：“你这样接是错的！”对此，我也有些无奈。其实，很多朋友对线圈的概念还不太了解。如果线圈的电压等级是交流220V，那么A1和A2哪个接零线、哪个接火线都是可以的，并没有强制性的要求。

为什么很多实物接线都是A1接零线、A2接火线？

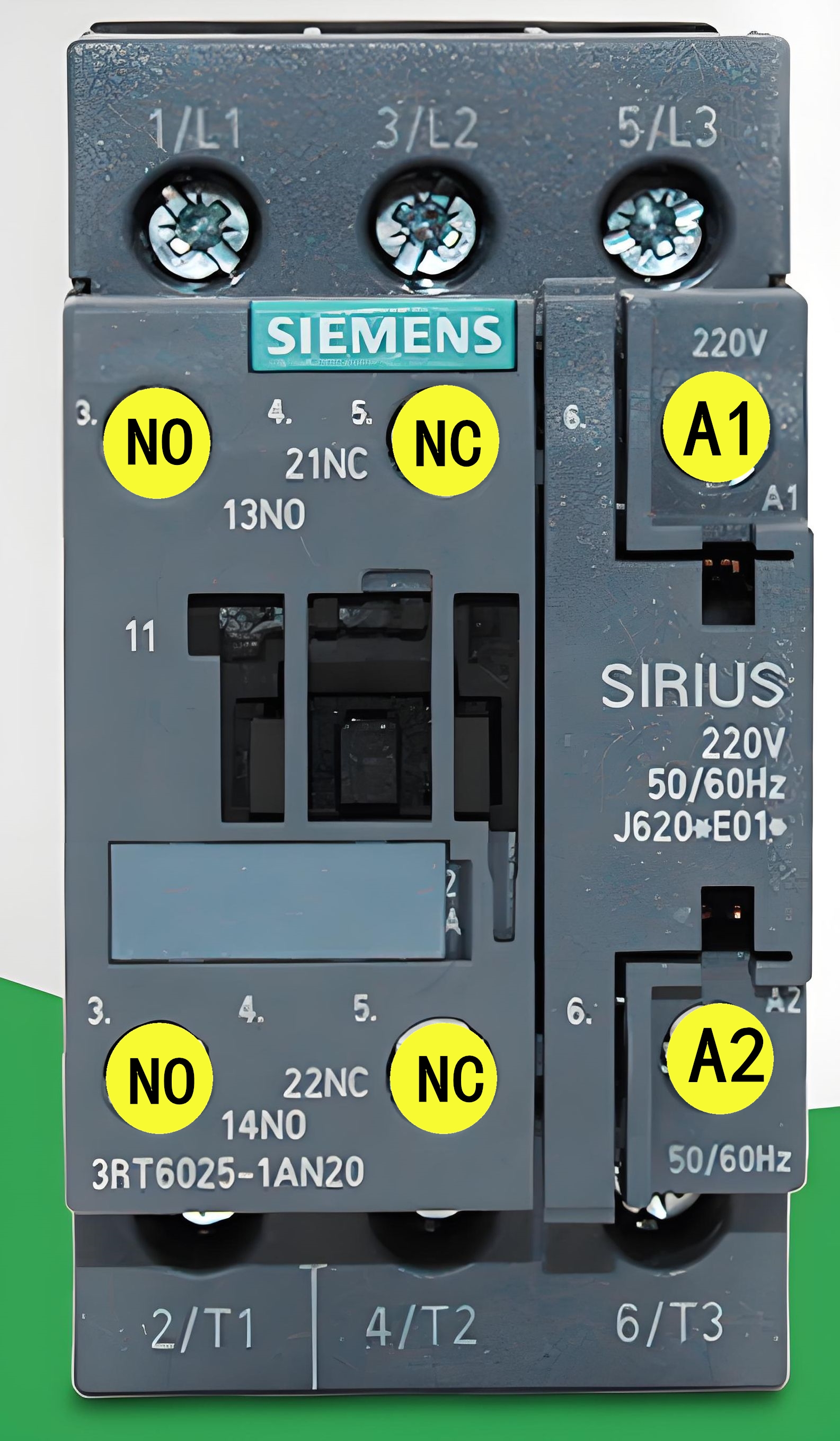

你可能会发现，很多实物接线中，A1接的是零线，A2接的是火线。这是因为，大部分交流接触器都有一个A1和两个A2端子，如上图所示。上下两个A2端子内部是短接在一起的，这样在自锁接线时会更加方便。但需要注意的是，这种接法仅限于有两个A2端子的交流接触器。

不同接触器的接线方式

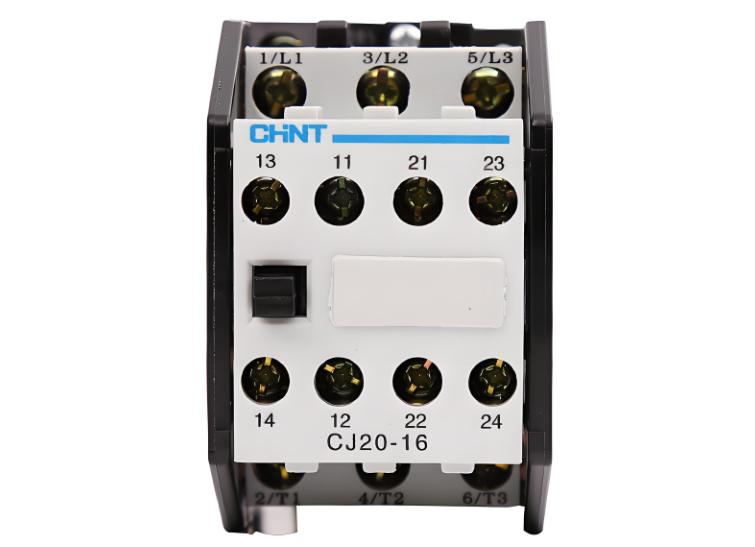

当然，并不是所有的接触器都只有一个A1和两个A2端子。有些接触器只有一个A1和一个A2，或者有两个A1和两个A2。对于这些接触器，就没有必要非得A1接零线、A2接火线了。接线时交流接触器 端子图，怎么方便怎么来，只要保证线圈的电压等级正确即可。

所以：

看完这篇文章，你是否对交流接触器的接线有了更清晰的认识？你在实际操作中遇到过哪些接线问题？欢迎在评论区分享你的经验和疑惑，我们一起探讨！
