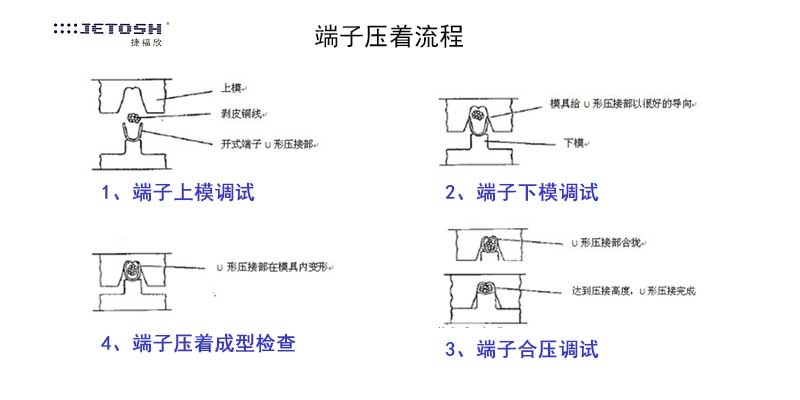

端子线生产厂家端子主要分压着区、过渡区及嵌合区三部分构成。其中压着区是端子与线束连接的重要部分;过渡区是是端子与线材连接的重要部分,对压接高度、宽度、拉拔力、截面分析等;嵌合区是接触导电,与对应的连接器端子接触导电。端子线压着过程中常见压着不良有哪些呢?
1、绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部分),容易造成铜丝段落。
2、绝缘外被压着过短(即绝缘外被未完全被压着或者没被端子外模包覆),造成端子拉力不足。
3、尾料切断部分,所剩下料头超过1mm。
4、端子内模有导体外露(分叉)。
5、导体压着过长(导体过于靠近端子头部),此现象将造成端子不易与护套适配。
6、导体压着过短(即导体未完全被压着或没被端子内模包覆),造成端子拉力不足,易脱落。
7、端子内模压着凸嘴太大(超过内模的1/3)
8、端子压接高度的毛刺管理,毛刺不得超过端子底部高度,且长度不得超过材料厚度的1/2,毛刺宽度不得超过材料厚度的1/2.
9、端子压接面积应该进行控制,以压缩比进行评价,压缩比的标准在70%~90%,压接后内部尽量不要有间隙,若有,间隙的面积不能超过总面积的2%。
