目前刷卡支付、移动支付不断发展,人们生活中越来越多的使用到POS机支付,POS机行业在移动支付的冲击不断更新新产品,适应市场需求,B01客户最新推出一款S8000金融POS机,找到一艺电子共同设计支持多个接口的串口数据线。
根据S8000金融POS机具备高速ARM11CPU,400MHz超强处理功能,以太网、GPRS、拨号等多个接口支持多种外部设备扩展的功能,一艺电子数据线加工厂对这款多串口数据线设计如下:
一、首先确定POS机工作环境
1、使用温度:0℃-50℃,存储温度-20℃-70℃。
2、电源:输入:100-240V AC 50Hz/60Hz
3、电流:输入:0.3A
4、输出电压:9V DC
5、输出电流:1A
二、根据POS机的使用环境一艺电子线束加工厂材料如下:
1、选择UL2464 9芯信号线达到客户的使用环境要求

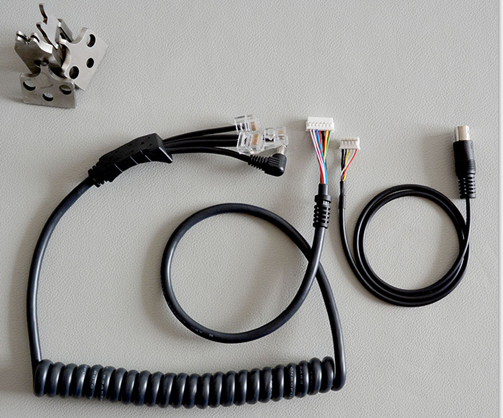

2、根据以太网、GPRS、拨号等功能设计4个输出口:2个RJ45水晶头、DC头、以及6P6C水晶头。
3、考虑到POS机线材经常拉伸的特性,选择设计成打卷线,以保证弯曲次数。
三、多串口数据线电气性能与机械性能如下:
1、测试电压:DC 300V
2、绝缘阻抗:≥10MΩ
3、导通阻抗:电源线≤0.1Ω
信号线≤0.8Ω
4、额定电压:AC/DC 250V
5、吊重200g±90度 40次/分钟 R=25.4 弯曲≥8000次
多串口数据线加工、定制,线束加工,线束加工厂家找一艺电子,一艺电子专业从事串口线、数据线加工、定制行业22年,主要生产信号传输线、数据线、连接线束加工。
