电缆拼接线束拉伸测试: 如何进行测试？电子拉力试验机步骤详解

电缆拼接线束在现代工程和电气系统中扮演着至关重要的角色，其可靠性和稳定性对于系统的长期运行至关重要。其中线束拉力测试仪，超声波焊接技术作为一种高效而创新的拼接手段，被广泛应用于电缆接头的制造中。为了确保连接的牢固性和性能稳定，拉力测试成为评估电缆拼接线束质量的关键步骤之一。

本文科准测控小编将探讨对不同直径的电缆拼接线束进行拉伸测试，特别是关注直接粘合接头的性能。通过超声波焊接形成的拼接线束预期具有高达1千牛的拉伸强度。通过深入的拉伸测试，我们旨在评估电缆连接在面对真实工作环境中可能遭受的各种挑战时的稳定性和可靠性。

一、测试原理

电缆拼接线束焊丝拉伸测试通过超声波焊接形成的连接进行拉伸，以评估其强度和性能，预期达到1千牛的拉力。

二、测试相关标准

SAE -端子、接线片:接头、导体:压接式、铜、通用规范

BS EN 60352-2-无焊连接。压接连接。一般要求、测试方法和实践指导

三、测试仪器

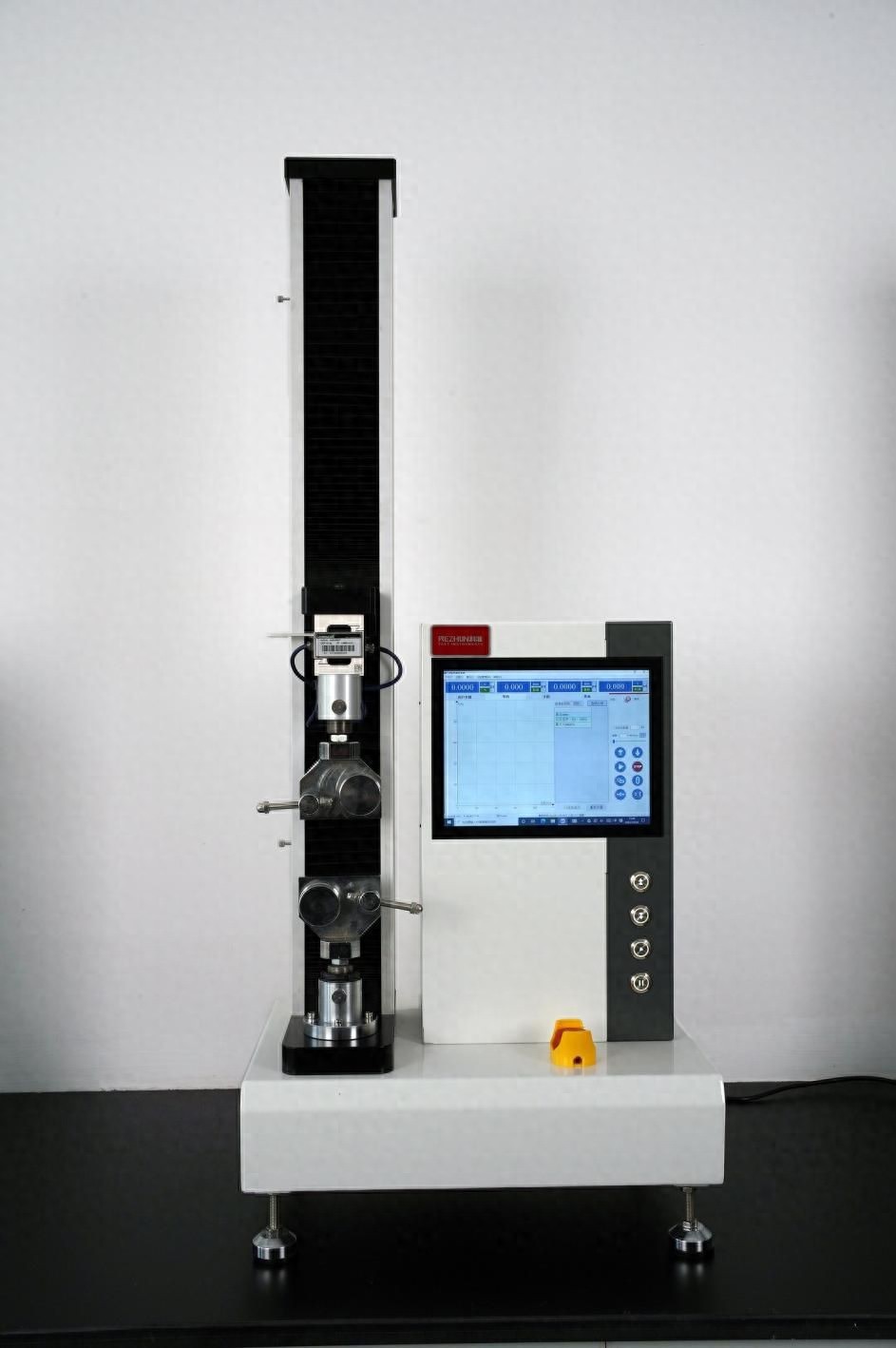

1、电子拉力试验机

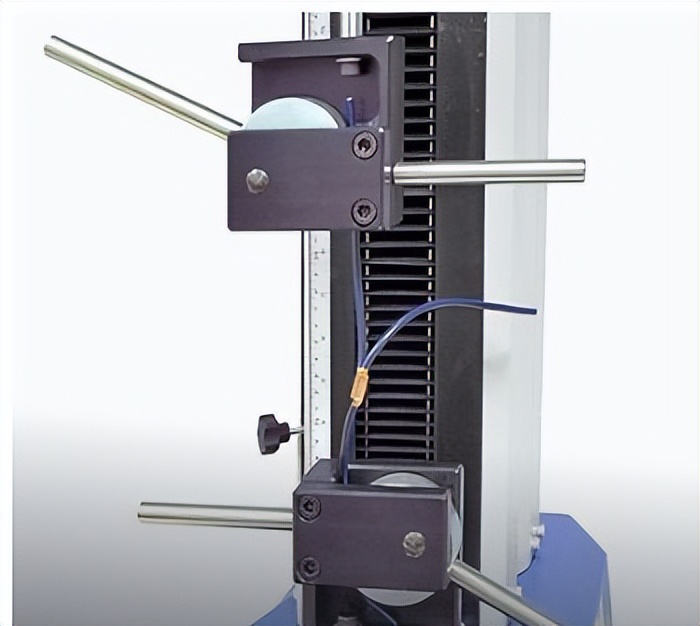

2、电缆凸轮夹具（带有锁定杆和稳定杆）

四、测试流程

步骤一、准备工作

确保电子拉力试验机处于正常工作状态，并校准合适的测试参数。

安装电缆凸轮夹具，确保锁定杆和稳定杆已正确调整。

步骤二、样品准备

使用超声波焊接技术，将电缆接头进行拼接，形成拼接线束。

确保拼接线束质量符合要求，并且接头处于良好的焊接状态。

步骤三、夹具设置

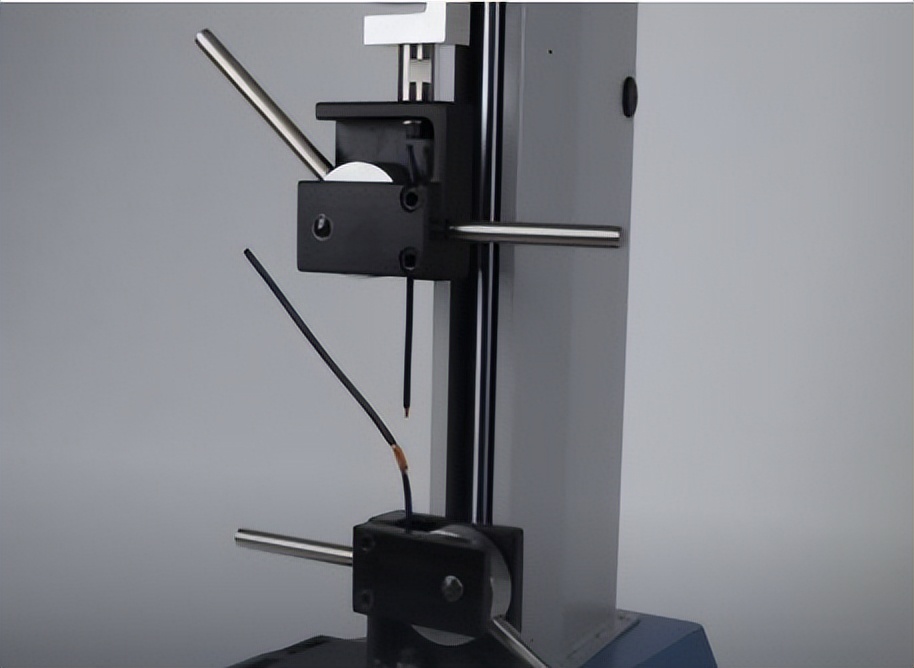

将拼接线束放置在电缆凸轮夹具中，确保线束位于夹具中心。

使用锁定杆将线束稳固地夹持在夹具内，以最小化侧向负载的风险。

步骤四、测试参数设置

在电子拉力试验机上设置测试参数，包括拉伸速度和测试结束条件。

确保拉伸速度和结束条件符合测试要求，以模拟真实工作条件下的应力。

步骤五、测试执行

启动电子拉力试验机，使其逐渐施加拉力至预定的1 kN。

监测测试过程中的关键数据，如载荷、位移和时间。

步骤六、数据分析

记录拼接线束在不同阶段的拉伸性能数据，特别关注其稳定性和变形情况。

分析测试结果，评估拼接线束在预期拉力下的强度和可靠性。

步骤七、结果验证

验证测试结果是否符合预期的1 kN的拉力要求。

如有需要，进行额外的测试或调整夹具设置以确保测试的准确性和可重复性。

步骤八、结论与报告

汇总测试结果，撰写测试报告，包括拼接线束的拉伸性能、断裂模式和任何其他关键观察。
